Pendeteksi Telur Busuk (MQ-2 Gas Sensor, TORCH-LDR, Infrared Sensor, dan Touch Sensor)
- Mampu memahami tentang penggunaan MQ-2 Gas Sensor, TORCH-
LDR, Infrared Sensor, dan Touch Sensor sebagai pendeteksi telur busuk
- Mampu mengenali berbagai komponen yang ada pada pendeteksi telur
busuk yang disimulasikan di proteus
- Mampu menggunakan proteus dan pengaplikasiannya untuk mendeteksi
telur busuk
- Mampu merancang rangkaian simulasi pendeteksi telur busuk tersebut dan
mensimulasikannya pada proteus
MQ-2 Gas Sensor
Fungsi : Untuk mendeteksi kebocoran gas
Spesifikasi : GAS1 MQ-2 GAS SENSOR
Fungsi : Sebagai pendeteksi cahaya
Spesifikasi : LDR1 TORCH_LDR
Infrared Sensor
Fungsi : Untuk mendeteksi adanya benda atau orang ketika cahaya infrared
terhalangi oleh benda atau orang

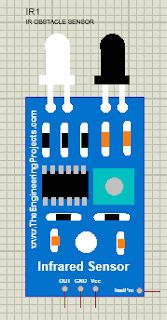

Spesifikasi : IR1 IR OBSTACLE SENSOR
Fungsi : Untuk mendeteksi adanya sentuhan
Spesifikasi : TOUCH1 TOUCH SENSOR
Fungsi : Sebagai pengolahan input-input yang berupa bilangan biner
Spesifikasi : 1
Fungsi : Untuk mengubah energi mekanik menjadi energi listrik DC
Power
Fungsi : Sebagai sumber tegangan
Fungsi : Sebagai pengatur dan pembagi tegangan
Spesifikasi : RV1 1k
Fungsi : Sebagai penghantar arus listrik ke tanah
Fungsi : Untuk menunjukkan besar tegangan yang melaluinya
Spesifikasi : Volts
Fungsi : Sebagai penguat sinyal
Spesifikasi : U1 OPAMP
Fungsi : Sebagai penghambat arus listrik
Spesifikasi : R1 1k, R2 100, R3 2k
Fungsi : Sebagai penguat amplifier
Spesifikasi : Q1 2N2222
2N3819
Fungsi : Sebagai penguat amplifier
Spesifikasi : Q1 2N3819
Fungsi : Sebagai penyimpan arus atau tegangan listrik
Spesifikasi : C1 1µF
Fungsi : Sebagai penyearah arus listrik
Spesifikasi : D1 DIODE, D2 DIODE
Fungsi : Untuk melindungi komponen lainnya dari kelebihan tegangan,
memperkecil terjadinya penurunan tegangan dan mengendalikan
sirkuit tegangan tinggi dengan bantuan dari sinyal tegangan rendah
Spesifikasi : RL1 4V, RL2 5V
Fungsi : Sebagai sumber arus listrik dengan menyimpan energi potensial listrik
Spesifikasi : BAT1 12V, BAT2 12V
Fungsi : Untuk melihat adanya arus listrik yang mengalir
Spesifikasi : D3 LED-YELLOW, D2 LED-GREEN, D1 LED-BLUE
Fungsi : Untuk mengubah energi listrik menjadi energi mekanik
Fungsi : Untuk mengubah sinyal listrik menjadi suara getaran
Spesifikasi : BUZ1 BUZZER
Lamp
Fungsi : Sebagai pencahayaan pada arus listrik yang mengalir
Spesifikasi : L1 12V
a. Baterai
Sebuah alat yang
dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat
digunakan oleh suatu perangkat elektronik
Resistor
Resistor atau disebut juga dengan hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengukur arus listrik dalam suatu rangkaian elektronika. Satuan dari resistor adalah ohm. Nilai resistor biasanya diawali dengan kode angka ataupun gelang warna yang tedpat di badan resistor. Hambatan resistor disebut juga dengan resistansi.
c. Buzzer
Buzzer merupakan sebuah komponen elektronika yang berfungsi untuk mengkonversikan getaran listrik menjadi getaran suara.Pada dasarnya prinsip kerja Buzzer hampir sama dengan loud speaker, jadi Buzzer juga terdiri dari lilitan yang terpasang pada diafragma dan kemudian lilitan tersebut dialiri arus sehingga menjadi elektromagnet, lilitan ini akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak balik sehingga membuat udara bergetar yang akan menghasilkan suara
d. Kapasitor
Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan eletron selama waktu tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan dipisahkan oleh dua penyekat tiap konduktor disebut keeping
e. Ground
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
f. Transistor NPN dan PNP
Istilah PNP dan NPN diambil dari polaritas arus yang bekerja pada transistor. NPN artinya tipe transistor yang bekerja atau mengalirkan arus negative dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor tersebut diberikan arus positif pada basisnya.
Sebalknya transistor PNP mengalirkan arus dari emitor menuju kolektor. Emitor difungsikan sebagai input dan kolektor sebagai outpurnya jika nasisnya dialiri arus negative
LED atau singkatan dari light emmiting diode merupakan alat yang mengeluarkan cahaya, dalam hal ini kita menggunakan sebagai indicator, apakah rangkaiannya berfungsi atau tidak. Pemasangan kutub pada LED tidak boleh terbalik karena apabila kutubnya terbalik maka LED tersebut tidak akan menyala.LED memiliki karakteristik yang berbeda-beda menurut watna yang dihasilkan. Semakain tinggi arus yang mengalir pada LED maka semakin terang pula cahaya yang dihasilkan, namun perlu diperhatikan bahwa besarnya arus yang diperbolehkan adalah 10 mA – 20 mA dam pada tegangan 1.6 V – 3.5 V menurut karakter warna yang dihasilkan. Apabila arus yang mengalir lebih dari tersebut maka LED akan terbakar.
j. Op-amp
Op-Amp adalah singkatan dari Operational Amplifier. Merupakan salah satu komponen analog yang sering digunakan dalam berbagai aplikasi rangkaian elektronika. IC Op-Amp adalah piranti solid-state yang mampu mengindera dan memperkuat sinyal, baik sinyal DC maupun sinyal AC. Op amp berfungsi sebagai pengindra dan penguat sinyal masukan baik DC maupun AC juga sebagai penguat diferensiasi impedansi masukan tinggi, penguat keluaran impedansi rendah. OpAmp banyak dimanfaatkan dalam peralatan-peralatan elektronik sebagai penguat, sensor, mengeraskan suara, buffer sinyal, menguatkan sinyal, mengitegrasikan sinyal. Selain itu digunakan pula dalam pengaturan tegangan, filter aktif, intrumentasi, pengubah analog ke digital dan sebaliknya
k. Relay
Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh arus listrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi atau solenoid di dekatnya. Ketika solenoid dialiri arus listrik, tuas akan tertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kotak saklar akan menutup. Pada saat rus dihentikan, gaya magnet akan dihentikan, gaya magnet akan hilang. Tuas akan kembali ke posisi semuladan kontak saklar kembali terbuka.relay biasanya digunakan untuk menggerakan arus atau tegangan yang besar
Pada dasarnya relay terdiri dari 4 komponen dasar yaitu:
Electromagnet
Armature
Switch contact point (saklar)
Spring
Kontak poin relay terdiri atas dua yaitu :
1. Normally close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi close
2. Normally open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi open
l. Logicstate
Adalah suatu ensitas dalam elektronika dan matematika boelan yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Logictate atau gerbang logika terutama diimlementasika secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-konponen yang memanfaatkan sifat sifat eletromagnetik, cairan, optic, bahkan mekanik.
m. Motor
Terdiri atas dua bagian utama yaitu rotor dan stator. Pada tator terdapat lilitan atau magnet permanen , sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yangdapat menyebabkan rotor dapat berputar . arah gaya electromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan .
Keuntungan utama motor DC adalah sebagai pengendali kecepatan , yang tidak mempengaruhi kualitas pasokan daya.
Sensor Gas merupakan sebuah alat untuk membaca keberadaan bermacam jenis gas dalam suatu tempat, biasanya sensor ini di gunakan dalam sebuah sistem keselamatan. Jenis alat sensor ini di gunakan untuk membaca kebocoran gas dan menghubungkan kepada sebuah sistem pengaturan untuk menutup segala proses yang menyebabkan atau mengalami kebocoran gas tersebut. Sensor gas juga dapat membunyikan alarm agar di ketahui oleh pangawas yang berada di sekitar kebocoran gas tersebut terjadi agar para pekerja yang berada di area tersebut dapat segera mengadakan evakuasi sehingga mencegah sesuatu hal yang lebih buruk. Alat ini
sangat penting untuk menghindari kejadian-kejadian yang dapat mengancam nyawa pekerja maupun hewan atau tumbuhan yang berada di sekitar area tersebut, karena beberapa jenis gas bisa sangat membahayakan.
Sensor gas dapat membaca segala jenis gas yang mematikan, seperti gas yang mudah terbakar, gas beracun, gas yang dapat menimbulkan ledakan, dn jika adanya gejala pengurangan oksigen. Sensor ini dapat kita temui di berbagai jenis perusahaan dan tempat, seperti tambang minyak dan sebagainya, alat ini juga mungkin terdapat di stasiun pemadam kebakaran. Biasanya alat ini menggunakan batere untuk beroperasi. Alat ini mengirimkan sinyal peringatan menggunakan suara atau gambaran, seperti sinar lampu flashlight ataupun alarm yang bersuara nyaring saat terdapat konsentrasi gas yang dapat membahayakan bagi area tersebut. Saat alat ini merasakan konsentrasi gas yang membahayakan melebihi level yang telah di atur pada alat tersebut, alarm atau sinyal akan diaktifkan. Pada awalnya, detektor diproduksi untuk mendeteksi hanya satu jenis gas, tetapi alat sensor modern dapat mendeteksi beberapa gas beracun atau mudah terbakar, atau bahkan kombinasi dari kedua jenis.
Sensor gas dapat di golongkan dari cara pengerjaannya (semikonduktor, oksidasi, katalis, infrared, dan lain sebagainya). Ada dua jenis sensor gas, yaitu sensor gas portable dan sensor gas yang terpasang. Jenis sensor yang pertama merupakan alat sensor yang dapat di gunakan selagi berkeliling, yang biasanya di pasang di saku, sabuk atau topi pegawai. Jenis sensor ke dua yaitu alat sensor yang telah terpasang, biasanya alat sensor ini di pasang di dekat ruang control, dan biasanya dapat membaca lebih dari satu jenis gas yang berbahaya.
Read more at: https://elektronika-dasar.web.id/sensor-cahaya-ldr-light-dependent-resistor/
Copyright © Elektronika Dasar
Read more at: https://elektronika-dasar.web.id/sensor-cahaya-ldr-light-dependent-resistor/
Copyright © Elektronika Dasar
Read more at: https://elektronika-dasar.web.id/sensor-cahaya-ldr-light-dependent-resistor/
Copyright © Elektronika Dasar
Sensor Cahaya LDR (Light Dependent Resistor)
Sensor Cahaya LDR (Light Dependent Resistor) adalah salah satu jenis resistor yang dapat mengalami perubahan resistansinya apabila mengalami perubahan penerimaan cahaya. Besarnya nilai hambatan pada Sensor Cahaya LDR (Light Dependent Resistor) tergantung pada besar kecilnya cahaya yang diterima oleh LDR itu sendiri. LDR sering disebut dengan alat atau sensor yang berupa resistor yang peka terhadap cahaya. Biasanya LDR terbuat dari cadmium sulfida yaitu merupakan bahan semikonduktor yang resistansnya berupah-ubah menurut banyaknya cahaya (sinar) yang mengenainya. Resistansi LDR pada tempat yang gelap biasanya mencapai sekitar 10 MΩ, dan ditempat terang LDR mempunyai resistansi yang turun menjadi sekitar 150 Ω. Seperti halnya resistor konvensional, pemasangan LDR dalam suatu rangkaian sama persis seperti pemasangan resistor biasa. Simbol LDR dapat dilihat seperti pada gambar berikut.
Simbol Dan Fisik Sensor Cahaya LDR (Light Dependent Resistor)
Sensor Cahaya LDR (Light Dependent Resistor) dapat digunakan sebagai :
- Sensor pada rangkaian saklar cahaya
- Sensor pada lampu otomatis
- Sensor pada alarm brankas
- Sensor pada tracker cahaya matahari
- Sensor pada kontrol arah solar cell
- Sensor pada robot line follower
Dan masih banyak lagi aplikasi rangkaian elektronika yang menggunakan LDR (Light Dependent Resistor) sebagai sensor cahaya.
Karakteristik Sensor Cahaya LDR (Light Dependent Resistor)
Sensor Cahaya LDR (Light Dependent Resistor) adalah suatu bentuk komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Karakteristik LDR terdiri dari dua macam yaitu Laju Recovery dan Respon Spektral sebagai berikut :
Laju Recovery Sensor Cahaya LDR (Light Dependent Resistor)
Bila sebuah “Sensor Cahaya LDR (Light Dependent Resistor)” dibawa dari suatu ruangan dengan level kekuatan cahaya tertentu ke dalam suatu ruangan yang gelap, maka bisa kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut. Na-mun LDR tersebut hanya akan bisa menca-pai harga di kegelapan setelah mengalami selang waktu tertentu. Laju recovery meru-pakan suatu ukuran praktis dan suatu ke-naikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux.
Respon Spektral Sensor Cahaya LDR (Light Dependent Resistor)
Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantaryang baik (TEDC,1998)
Prinsip Kerja Sensor Cahaya LDR (Light Dependent Resistor)
Infra Red
(IR) Detektor (Sensor Infra Merah)
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika
yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra
merah atau detektor infra merah saat ini ada yagn dibuat khusus dalam satu
module dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah
digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). IR
Detector Photomodules yang digunakan dalam perancangan robot ini adalah jenis
TSOP (TEMIC Semiconductors Optoelectronics Photomodules). TSOP ini mempunyai
berbagai macam tipe sesuai dengan frekuensi carrier-nya, yaitu antara 30 kHz
sampai dengan 56 kHz. Tipe-tipe TSOP beserta frekuensi carrier-nya dapat
dilihat pada lampiran data sheet.
Bentuk Dan Konfigurasi Pin IR Detector Photomodules TSOP
Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah.
- Output (Out)
- Vs (VCC +5 volt DC)
- Ground (GND)
Sensor penerima inframerah TSOP (TEMIC Semiconductors Optoelectronics Photomodules) memiliki fitur-fitur utama, seperti berikut.
- Fotodiode dan penguat dalam satu chip.
- Keluaran aktif rendah.
- Konsumsi daya rendah.
- Mendukung logika TTL dan CMOS.
Sensor Sentuh (Touch Sensor)
Pengertian Sensor Sentuh (Touch Sensor) dan Jenis-jenisnya – Tubuh manusia memiliki Panca Indera yang berfungsi untuk berinteraksi dengan lingkungan di sekitarnya. Konsep yang sama juga diterapkan pada mesin atau perangkat elektronik/listrik agar dapat melakukan interaksi dengan lingkungan disekitarnya. Oleh karena itu, berbagai jenis sensor pun diciptakan untuk melakukan tugas tersebut. Salah satu sensor tersebut adalah Sensor Sentuh atau Touch Sensor.Jenis-jenis Sensor Sentuh
Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
Sensor Kapasitif
Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
Sensor Resistif
Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
- Prosedur PercobaanSiapkan komponen yang dibutuhkan
Letakkan semua komponen sesuai foto di bawah
Selanjutnya, hubungkan semua komponen yang telah diletakkan
Setelah semua komponen tersusun dan terhubung
Jalankan simulasi rangkaiannya
Cara kerja rangkaian pendeteksi telur busuk. Pertama, MQ-2 Gas Sensor akan mendeteksi adanya kebocoran gas pada telur dengan ditandai dengan tespin berlogika 1. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju ke kaki non inverting dari OPAMP yang mana terjadi penguatan tegangan sebesar 2 kali, sehingga tegangannya berubah menjadi 10V. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,81V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kanan ke kiri.
Kemudian, apabila kebocoran gas tersebut dan cahaya tidak masuk ke dalam telur, maka TORCH-LDR akan mendeteksinya dengan adanya tegangan input. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju POT-HG yang mana dapat diatur hambatannya dengan menggeser potensiometernya sehingga menghasilkan tegangan yang dibutuhkan. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,81V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kiri ke kanan. Terakhir, arus akan mengalir dari Battery sehingga dapat menghidupkan LED-YELLOW dan mengaktifkan Motor dan Buzzer untuk membuka keranjang sebagai tempat pemisahan telur yang busuk tadi.
Selanjutnya, saat keranjang tersebut penuh, maka Infrared Sensor akan mendeteksinya yang ditandai dengan tespin berlogika 1. Setelah itu, tegangan output sensor sebesar 4,68V akan mengalir menuju Resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan pada Gate transistor menjadi sebesar 0,37V. Dengan adanya tegangan dari Gate, maka arus dapat mengalir dari Source ke Drain dan diteruskan menuju Relay. Relaynya menjadi aktif yang ditandai dengan switch Relay berpindah dari kanan ke kiri. Selanjutnya, tegangan dari Battery akan mengalir yang dapat menghidupkan LED-Green dan Lamp sebagai tanda bahwa keranjang sudah penuh.
Terakhir, untuk menutup keranjang, maka diperlukan sentuhan pada Touch Sensor yang ditandai dengan tespin berlogika 1. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju ke kaki non inverting dari OPAMP yang mana terjadi penguatan tegangan sebesar 2 kali, sehingga tegangannya berubah menjadi 10V. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,81V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kiri ke kanan. Terakhir, arus akan mengalir dari Battery sehingga dapat menghidupkan LED-BLUE dan mengaktifkan Motor untuk menutup keranjang.
